方案概述
建筑能耗数据采集系统面向大型公共建筑、园区和物业集团，用于实时采集电、水、气、冷量等能耗数据，并通过能耗网关、传输网络和平台软件形成在线监测、统计分析、费用报表和预警管理能力。
建设痛点
- 人工抄表效率低，统计周期长，无法满足实时监管和精细化管理要求。
- 人工录入容易产生误差，抄表时间与结算周期不一致，影响费用核算准确性。
- 大型建筑能耗监管要求提升，需要具备实时监控、数据上报和历史追溯能力。
- 仪表品牌、协议和传输条件复杂，需要统一网关和标准接口承接。
系统架构
系统采用感知层、采集层、传输层、平台层和应用层架构。感知层接入智能电表、水表、燃气表、冷热量表等设备；采集层通过能耗网关完成数据采集、边缘预处理和协议转换；传输层可采用工业以太网、光纤、WiFi、4G/5G等方式；平台层完成数据存储、实时监控、统计分析和可视化展示。
数据采集能力
- 支持电力、水、气、冷量等分类能耗采集，可按建筑、楼层、区域、设备和租户进行统计。
- 支持 Modbus、DL/T645、DL/T698.45、CJ188、BACnet、TCP/IP 等协议和通讯方式。
- 能耗网关具备边缘计算能力，可进行本地预处理、协议转换和多平台数据转发。
- 可根据项目需要对接政府能耗监测平台、能源管理系统或智慧物联平台。
平台功能

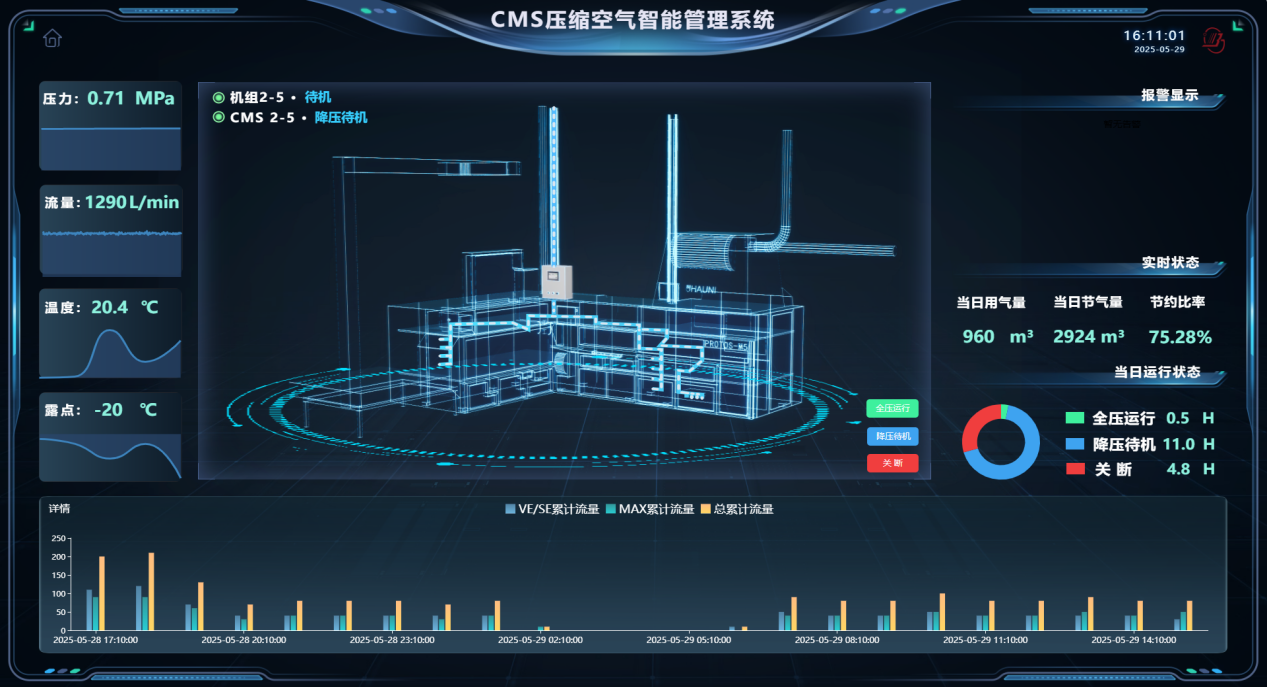

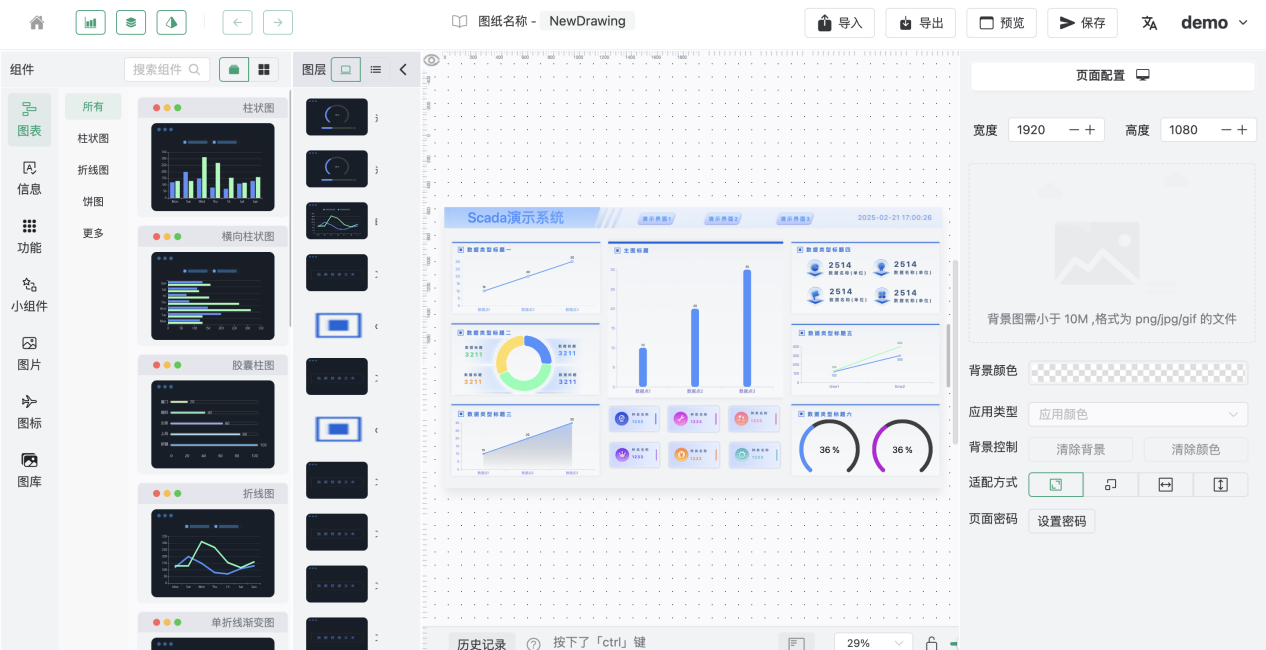

- 实时监控大屏：展示能耗KPI、峰谷平电量、区域能耗和异常状态。
- 状态监控：监测仪表采集状态、网关在线状态和历史上下线记录。
- 报表分析：支持用量统计、费用账单、同环比、能耗排名、占比分析和成本汇总。
- 阈值预警：针对能耗超限、数据突变、设备离线等事件触发提醒和记录。
- 虚拟计量：支持一表多对象分摊、尖峰平谷分时计量和复杂公式运算。
推荐产品
咨询方案：可提供建筑面积、仪表数量、通讯协议、网络条件和监管平台要求，智颖汇将协助梳理采集架构和产品配置。
